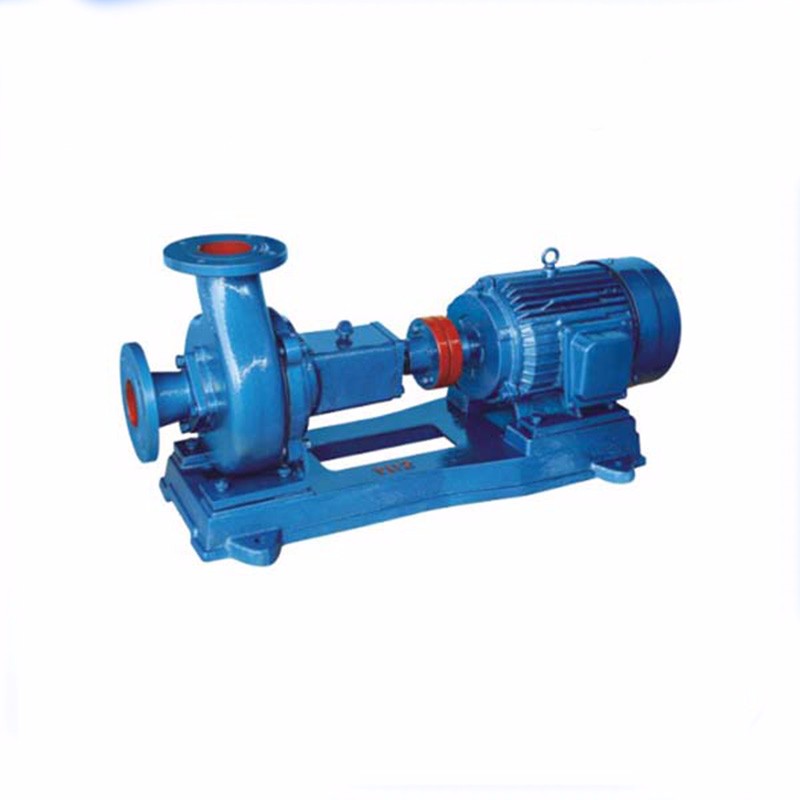

- PW臥式排污泵 無堵塞排污泵 管道排污泵 PW
-
流量：36~450（m3/h）
揚程：8.5~48.5（m）
轉速：970-2900（r/min）
軸功率：2.11~42.2（kw）
產品概述
PW和PWF型排污泵分立式和臥式兩種。適于抽送80℃以下帶有纖維或其它懸浮物的液體，供城市和工礦企業排除污水糞便之用。 該型泵不適于吸送酸性和堿性以及含有較濃鹽分的其它對金屬有腐蝕性的化學混合物液體。如有這種特殊需要的話，可以選用耐腐蝕污水泵
產品特點
1）采用雙葉片葉輪結構，大大提高了污物的通過能力；
2）機械密封采用新型磨檫副，并長期處入油室內運行；
3）整體結構緊湊、體積小、噪聲小、節能效果顯著，檢修方便，方便用戶更換；
4）自動控制柜可以根據所需液位變化，自動控制泵的超動與停止，不需專人看管，使用極為方便；
5）可根據用戶需要配備安裝方式，它給安裝、維修到來極大的方便，人可不必此為而進入污水坑；
6）能夠在設計范圍內使用，而保證電機不會過載；
型號說明
產品結構
PW型污水泵的結構如圖所示，它主要由:
1、泵蓋
2、泵殼
3、葉輪
4、軸封
5、軸
6、托架
等零部件組成。污水泵軸封采用新穎的雙端面機械密封結構型式。污水泵與電動機安裝在共同底盤上，通過彈性聯軸器由電動機直接驅動。從電動機方向看泵，泵應為順時針方向旋轉。PWF型污水泵（起動、停止和運轉）
產品用途
PW(PWF)型臥式排污泵適用于工廠商業嚴重污染廢水的排放、住宅區的污水排污站、城市污水處理廠排水系統、人防系統排水站、自來水廠的給水設備、醫院、賓館的污水排放、市政工程建筑工地、礦山配套附機、農村沼氣池、農田灌溉等行業，輸送帶顆粒的污水，污物，也可用于清水及帶弱腐蝕性介質。
工作原理
1）該排污泵系列產品在額定電壓為380V，電源頻率為50Hz時適用；
2）介質溫度不超過40℃，介質密度≤1150kg/m3,PH值在5-9范圍之間；
3）海拔高度不超過1000米；
4）輸送介質年粘度不超1000CP；
5）產品工作運行時必須完全潛入水中，但潛水深度不得超過10m；
6）產品材質主要為鑄鐵，不能用于強腐蝕性或含有強腐蝕性的介質中
性能參數：
型號 流量（m3/h） 揚程 轉速（r/min） 軸功率
2.5pw 43 48.5 2900 11.6
90 43 17
108 39 19.1
2.5pw 43 34 2900 7.81
90 26 11
108 24 12.6
2.5pw 36 11.6 1450 2.11
60 9.5 2.51
72 8.5 2.71
4pw 72 12 970 3.99
100 11 4.68
120 10.5 5.54
4pw 108 27.5 1450 13.5
160 25.5 17.9
180 24.5 19.5
6pw 250 30 1450 34.1
350 27 42.2
450 23 47
6pw 200 16 970 13.5
300 14 17
400 12 20
